產品展示 - 35kV產品

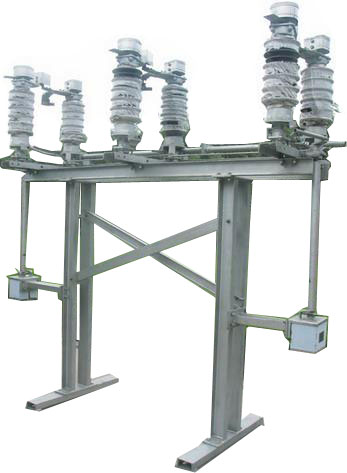

GW37-40.5雙柱式戶外交流高壓隔離開關
|
額定 電壓 （kV） |
額定 電流 （A） |
額定短時耐受 電流及時間（kA/s） |
額定峰值耐受電流（kA） |
回路電阻值 （μΩ） |
|
40.5 |
630 |
25/4 |
63 |
130 |
|
1250 |
31.5/4 |
80 |
100 |
|
1600 |
40/4 |
100 |
85 |
|
2000 |
40、50/4 |
100、125 |
80 |
|
3150 |
50/4 |
125 |
60 |
|
4000 |
50/4 |
125 |
50 |
|
序號 |
項目名稱 |
數值 |
|
1 |
額定電壓 |
40.5 kV |
|
2 |
系統標稱電壓 |
35 kV |
|
3 |
1min工頻耐受電壓 （有效值） |
對地 |
95/85 kV |
|
相間 |
95/85 kV |
|
斷口間 |
110kV |
|
4 |
雷電沖擊耐受電壓 （峰值）kV |
對地 |
185 kV |
|
相間 |
185 kV |
|
斷口間 |
215 kV |
|
5 |
接線端額定機械負荷 |
水平橫向 |
250 N |
|
水平縱向 |
750 N |
|
6 |
斷口最小絕緣距離 |
400 mm |
|
7 |
對地絕緣距離 |
300 mm |
|
8 |
人力操作最大操作力矩 |
300 N.m |
|
9 |
電動操動機構控制電壓 |
AC220、380； DC110、220 |
|
10 |
電動操動機構電動機電壓 |
AC220、380； DC110、220 |
